干式單片電磁離合器安裝示意圖
時間：2013-09-11 14:57:24來源：www.819417.com瀏覽次數：14417
天機傳動干式單片電磁離合器（DC24V）安裝形式分為軸承安裝型與法蘭安裝型兩種。軸承安裝的轉子與定子是連體的不分開，轉子固定于傳動軸上，如下圖安裝示例的TJ-C、TJ-C2（附軸承導座或者鋁導座）。法蘭安裝型的定子、轉子沒有連體，法蘭固定于安裝板，轉子固定于傳動軸上，如下圖安裝示例的TJ-A、TJ-A1（附帶鋁合金導座）。
注意，由于TJ-C、TJ-C2的轉子與定子是連體的，沒有法蘭，當轉子在運轉的時候，會帶動定子一起運轉，因此需要有掛鉤固定定子，防止定子隨著轉子轉動。
除了以上介紹的4個電磁離合器型號外，還有TJ-A2型，該型電磁離合器是法蘭安裝型，但是附帶的導座內置有軸承如下圖：

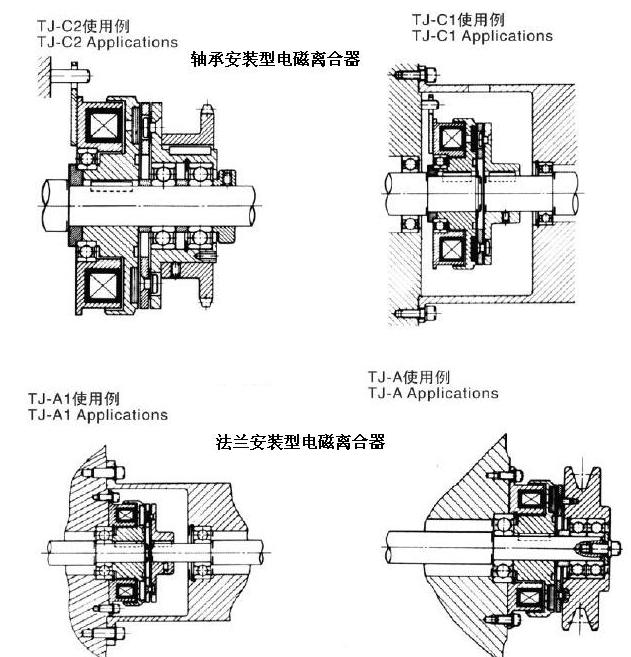

電磁離合器安裝示意圖如下：
