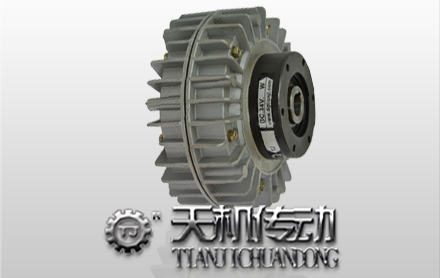

磁粉制動器設有磁性線圈的作用分析，軟磁材料和氣隙周圍線圈組成磁路。磁粉制動器主要由主動轉子，從動轉子，固定支撐三部分組成。在主動轉子和從動轉子之間填充著一些軟磁性磁粉。

    當激勵電流斷開時，則磁粉迅速恢復為無激磁狀態，脫離對制動器的控制。決定磁粉制動器的好壞關鍵是磁粉性能的好壞，磁粉的導磁率越高并且剩磁越少，磁粉制動器的控制特性越好。當磁粉制動器的線圈不通電，圓柱體旋轉時，由于離心力的作用磁粉被壓在圓柱體的內壁，磁粉與轉子之間產生間隙，磁粉離合器不產生空轉轉矩，因而也幾乎不產生熱量。


    當磁性線圈通電時電流便在磁路中建立了磁場,磁粉離合器，磁粉制動器。主動件和從動件之間的磁粉就連接成鏈狀，這時由于各部件之間的摩擦就可以傳遞轉矩。激勵電流越大，則工作間隙中的磁感應強度增大，電磁吸力加大，傳遞的轉矩變大；反之，則傳遞的轉矩變小。調節激磁電流的大小，則能調節傳遞轉矩的大小。


    由于磁粉制動器的主動部分是做高速運轉的，必將產生很大的熱量，因而磁粉需要較好的耐熱性和耐磨性。
